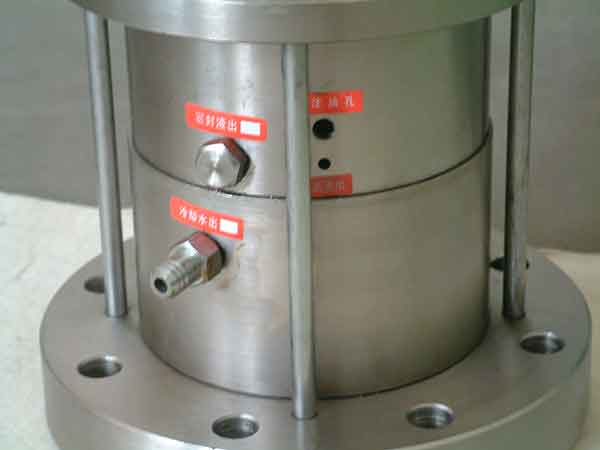

前言：搪瓷反應釜用雙端面機械密封安裝與搪玻璃反應釜用單端面機械密封安裝原理相同。搪玻璃設機械密封是在搪玻璃攪拌器安裝結束后進行，它與攪拌孔活套法蘭相連接固定，與攪拌器機械密封段配合裝配。安裝時遵照“三水平，兩居中，一垂直”的原則，調整傳動裝置的機架、攪拌器、機械密封及罐身的相對位置。三水平即：罐身水平、傳動裝置水平、機械密封水平。兩居中即：攪拌軸在機械密封靜環的中心，同時也在罐蓋攪拌孔中心。一垂直即：攪拌軸與機械密封靜環的端面垂直。搪瓷反應釜用雙端面機械密封安裝可分為以下四個階段：
一、搪瓷反應釜用雙端面機械密封安裝前裝備階段：
① 打開機封包裝箱認真檢查機封搪玻璃搪瓷面是否完好；
② 對搪瓷反應釜罐身進行水平調整固定，并在反應釜釜底鋪設軟墊對搪玻璃面進行保護；
③ 認真檢查搪瓷反應釜的攪拌器有無破損；
④ 進行搪玻璃攪拌吊裝，吊裝過程要小心謹慎，注意保護，防止磕碰；
⑤ 將反應釜搪玻璃攪拌輕吊放到釜底中心位置；
⑥ 用細砂紙將攪拌軸頭打磨擦拭干凈，并按罐內介質使用要求選用潤滑油涂少許量在軸頭處，便于機封潤滑安裝；
⑦ 用干凈棉布沾稀料對罐身釜口搪玻璃面進行擦拭清理；
⑧ 將罐身釜口大墊圈外表面塑料包裝拆除，用四氟帶進行纏繞后，將纏好的墊片平整放置在釜口上；
⑨ 對罐平蓋攪拌孔搪玻璃面進行清潔處理；
⑩ 將罐平蓋攪拌孔處的墊片用四氟帶纏繞后，將纏好的墊片平整放置在管口上；
11、將罐平蓋吊裝到位，緩慢下落，使攪拌軸從罐蓋攪拌孔中心緩緩伸出；
12、用軟布均勻塞入到攪拌軸和攪拌孔縫隙中，防止吊裝罐蓋時管口與攪拌相碰撞磨損；
13、將反應釜配置的所有卡子均勻分布并對角緊固；
二、搪瓷反應釜機械密封減速機安裝階段：
1、將機械密封緩緩套入攪拌軸頭；
2、調整機械密封使其與平蓋支座的螺栓孔對齊；
3、裝上螺絲但先不要固定緊；
4、先將減速機與支架分離開；
5、吊裝減速機支架；
6、調整支架方向，使機械密封的進出油口朝向支架開口處；
7、把支架吊裝到位，安裝螺栓，對角緊固螺栓固定好支架；
8、將攪拌防脫鎖環和防脫螺母套放到支架中盤處；
9、安裝好攪拌吊裝螺栓；
10、垂直緩慢吊起攪拌（建議用手動葫蘆）；
11、將攪拌軸“鍵”對應放置到攪拌軸鍵槽內；
12、調整好軸“鍵”方位，繼續緩慢提升攪拌到位；
13、攪拌提升到位后，將放松螺母旋轉固定并鎖死；
14、再將攪拌軸頭“鍵”對應放置到攪拌軸頭鍵槽內；
15、對應攪拌軸頭鍵方位安裝聯軸器；
16、對應聯軸器鍵槽吊裝減速機；
17、將減速機與支架螺栓固定并對角緊固；
